Пример энцефалографа в полном сборе "в стиле Arduino"

Реализация варианта схемы отсюда. Как известно "в стиле Arduino" – это часто на основе платы беспаечного монтажа в подобной форме:

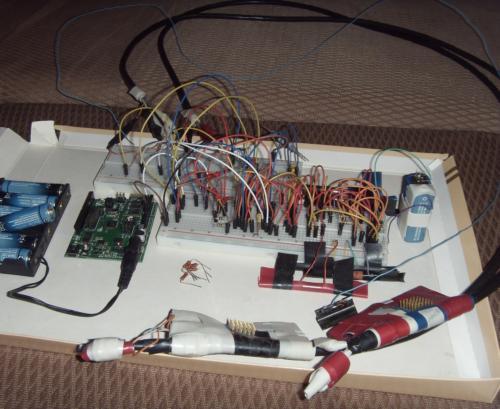

Пример энцефалографа в стиле Arduino

рис.18

Как бы иногда не ругали данный стиль некоторые ортодоксы электроники, тем не менее, плата беспаечного монтажа – это очень мощный инструмент при разработке разного рода схем. Новые идеи реализуются на ней практически мгновенно путём перетыкания нескольких проводов и т.д. Всё делается очень быстро, удобно и, я бы даже сказал, приятно. Несмотря на кажущуюся навороченность изображённого на рис.18, всё это собирается в течение дня, двух – и вот уже перед вами рабочая схема энцефалографа! Так что очень рекомендую такого рода платы.

Обсудить на форуме

Комментарии

Andrey
05/04/15 23:57

За какую цену можете сделать мне такой же? (Если нужно ардуинку/брэдборд/провода/питание дам мое, остальное - ваше).

Константин
06/04/15 18:53

Данное устройство было создано для решения одной конкретной проблемы. Не для заработка.

Евгений
10/06/15 17:30

Добрый день! Правильно ли я понял,что на рис.18 у вас рабочая схема без конденсаторов и резисторов как на сайте-ссылке? На каком софте можно посмотреть сигналы?

Константин
10/06/15 22:46

Здравствуйте, Евгений! Да, вы правильно поняли. Про разнообразный софт при помощи которого можно смотреть сигналы поставляемые ардуиной есть, например, здесь: http://www.prointellekt.ru/Ardu2.php (см. во второй половине страницы)

Игорь
30/06/15 17:38

Здравствуйте Константин! Подскажите пожалуйста, согласно рис.18 на другой странице,надо подключать к ардуино: +3в идет на 3.3в (ардуино) -3в к grd(ардуино) ,а out на аналоговый вход, правильно ли я понял? отдельный провод от мочки уха к grd(ардуино), и куда идет ноль на рис.18?

Константин
01/07/15 16:34

Здравствуйте, Игорь! Рис.18 отсюда http://www.prointellekt.ru/EEG1.php - это датчик, который мы должны подключить к прибору с рис.1 отсюда http://www.prointellekt.ru/EKG4.php (внимательно прочитайте начало стр. http://www.prointellekt.ru/EEG1.php) Таким образом +3В рис.18 нужно подключать к +3В блока питания прибора с рис.1 (http://www.prointellekt.ru/EKG4.php), -3В подключаем соотвественно к -3В блока питания рис.1 (и ни к какому ардуино!). out 1-го датчика (а датчиков вида рис.18 должно быть два) подключаем к +IN 1-го AD620 рис.1, out 2-го датчика - к -IN 1-го AD620 рис.1, провод от мочки уха - к нулю блока питания с рис.1. Ноль с рис.18 - к нулю блока питания с рис.1. Если что-то не понятно, спрашивайте.

Евгений
02/07/15 14:09

Здравствуйте,Koнстантин! Объясните пожалуйста почему верхнюю схему на http://uazu.net/eeg/ae.html, нельзя подключить сразу к ардуино? +5в там есть а сигнальный провод можно подсоединить к аналоговому входу.

Константин
02/07/15 20:12

Здравствуйте, Евгений! Подключить-то можно. Но если вы хотите ловить слабые сигналы, типа ЭЭГ то их прежде чем подать на Arduino надо усилить, а схема с вашей ссылки ничего не усиливает. Суть этой схемы - это обыкновенный повторитель. Поэтому сигнал с этой схемы лучше сначала подать на усилитель, а сигнал с усилителя на Arduino.

Михаил
14/07/15 15:08

Добрый день! подскажите, если реализовать схему http://uazu.net/eeg/ae.html верхнюю, то у нас к ардуино будет идти два сигнала от двух датчиков и земля? тогда как это отображается на графике, в виде двух графиков? и еще вопрос: как подцепить землю от мочки уха к ардуино вместе с датчиками?

Константин
14/07/15 16:22

Здравствуйте, Михаил! Схема о которой вы говорите это обычный повторитель. То есть то, что подаётся на её вход то и будет на выходе. Если подключите данный датчик к голове, то так как биопотенциалы на голове очень малы, то на выходе этой схемы получите сигналы такого же порядка малости. В итоге если вы выход данной схемы подключите к ардуино, то ардуино эти сигналы даже не заметит и никаких графиков ЭЭГ вы не получите. Схема о которой вы говорите разрабатывалась как часть вот этого девайса: https://www.olimex.com/Products/EEG/OpenEEG/EEG-SMT/open-source-hardware Обратите внимание внизу этой страницы среди Related Products есть EEG-AE - так вот это и есть те самые активные электроды которые и строятся по схеме повторителя ссылку на которую вы привели и о которой спрашиваете. Эти электроды без коробочки EEG-SMT сами по себе даже вместе с ардуино не сработают - сначала эти электроды надо подключить к усилителю. Либо к EEG-SMT - ссылку на которую я только что дал, либо к схеме вида http://www.prointellekt.ru/EKG4.php которая, кстати говоря, построена практически так же, как EEG-SMT. А как подключать эти самые электроды к моей схеме энцефалографа я уже описывал. Таким образом схема о которой вы спрашиваете она не для подключения к ардуино. Если же вы всё-таки хотите её подключить сразу к ардуино без усилителя, то тут всё равно необходима дополнительная схема. Сразу навскидку пока прикинуть не могу, но если всё-таки интересует, то спрашивайте, чуть позже попытаюсь изобразить.

Константин
14/07/15 18:59

Ага, кажется придумал, как можно подключить. Понадобится датчик собранный по указанной схеме http://uazu.net/eeg/ae.html, блок питания вида рис.3b вот отсюда - http://www.prointellekt.ru/OU1.php ну и конечно же Arduino. -2.5В блока питания подключаем к AGND датчика, +2.5В блока питания к +5В датчика. Также -2.5В блока питания подключаем к GND Arduino, провод, что идёт к мочке уха подключаем к 0В блока питания (те 0В, что посередине между -2.5В и +2.5В), ну и output датчика к например A0 Arduino. Вот такая схема подключения. Она будет снимать разность потенциала между ухом (куда подключен провод идущий к нулю блока питания) и точкой на голове куда крепится активный электрод. Но ещё раз повторюсь: если эта разность потенциалов меньше чем 0.005В (а биопотенциалы гораздо меньше этой величины), то Arduino ничего не почувствует и не покажет. Так что подключать эту схему к голове для ловли ЭЭГ бесперспективно, хотя подключение, что я описал технически правильно. Если что не понятно, то задавайте вопросы.

Виталий
18/08/15 21:04

Здравствуйте, спасибо за ваш труд! И, собственно вопрос, мышечные сигналы с рук можно булет снять с помощью вашего устройства?

Константин
18/08/15 21:40

Здравствуйте, Виталий! Вот здесь http://www.prointellekt.ru/EEG1.php я описывал как данное устройство реагирует на сигналы, что дают мышечные сокращения при гримасничании, сглатывании и даже еле заметном моргании. Мне кажется, что напряжения мимических мышц и тем более мышц при еле заметном моргании дают сигналы никак не сильнее, чем мышечные сигналы рук. А значит данный прибор наверняка должен хорошо фиксировать и сигналы при сокращении мышц рук. Но это конечно же всего лишь мои рассуждения и лишь практика их должна подтвердить или опровергнуть. На практике мышцы рук я не проверял.
