Кардиограф на основе Arduino своими руками


       В настоящее время имеет место бурное развитие разнообразной медицинской техники. В том числе техники и технологий исследования организма. Идея достаточна очевидна. Мы отслеживаем при помощи приборов всевозможные характеристики организма, например, биотоки, биопотенциалы сердца, мозга, мышц, других органов. В идеале человек должен быть обвешан датчиками не хуже новогодней ёлки. Далее применяя тот или иной вид лечения, от лекарств до всевозможных физических, умствтвенных, эмоциональных, дыхательных гимнастик, меняя режим труда и отдыха, питания и так далее, следим при помощи приборов за тем, на пользу или нет те или иные воздействия на организм.
       Всё это применяется не только для лечения, но и для развития физических, умственных способностей и тому подобное. Например, спортсмены, отслеживая биотоки мышц, делают выводы о пользе различных упражнений для данных мышц. Тот же принцип используется для тренировки сердечной мышцы при помощи электрокардиографов. Сейчас широко известны так называемые майнд-машины (см. здесь), где та или иная световая, звуковая, тактильная стимуляция призвана улучшать память, обучаемость, эмоциональный настрой человека и так далее. Для отслеживания эффективности майнд-машин применяют приборы для фиксирования энцефалограмм мозга – энцефалографы.
       Другая сфера применения указанных технологий – это, так называемые, детекторы лжи см., например, здесь.
       Приборы на основе энцефалографов в настоящее время так же применяются для управления техникой (например, компьютером) что называется "силой мысли" (см., например, здесь).

       Здесь выкладываются и обсуждаются материалы по самостоятельному изготовлению электрокардиографа и энцефалографа с минимальными затратами деталей и усилий. Изложение ведётся максимально простым языком, чтобы все эти устройства мог бы повторить и начинающий радиолюбитель даже ни разу в жизни не бравший в руки паяльник. В связи с этим здесь также выкладываются объяснения принципов работы тех или иных устройств с точки зрения практика.

        Прежде всего, необходимо отметить, что всё изложенное на сайте не прошло официальную проверку на электробезопасность поэтому вы пользуетесь данной информацией на свой страх и риск. Авторы сайта снимают с себя всякую ответственность за любые прямые или косвенные последствия, в том числе и для организма, к которым может привести использование обсуждаемых на сайте приборов.

       Начнём с наиболее простого – как сделать своими руками кардиограф. Далее разовьём данную схему до энцефалографа. Итак.

                                          Электрокардиограф

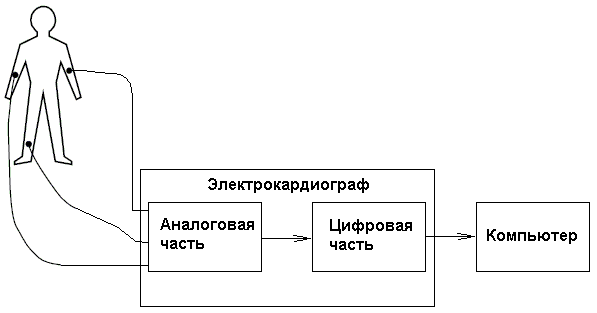

       Электрокардиограф (или кардиограф) состоит из двух частей – аналоговой и цифровой (см. рис.1). Аналоговая часть представляет собой всего лишь усилитель с коэффициентом усиления около 1000 – он усиливает изменяющуюся во времени разность потенциалов на теле человека (которая и есть в нашем случае, по сути, электрокардиограмма) примерно в 1000 раз. Далее усиленный сигнал поступает на цифровую часть, где сигнал оцифровывается (см. про то, что такое оцифровка здесь) и подаётся в цифровом виде на компьютер (у нас цифровой сигнал подаётся по радиоканалу блютуз – см. ниже).

Электрокардиограф
                                                            рис.1

В итоге компьютер при помощи специальной программы расшифровывает полученный от цифровой части (у нас она реализована на основе платы Arduino – см. ниже) цифровой сигнал и отрисовывает на экране монитора график электрокардиограммы (ЭКГ).

                                            Цифровая часть схемы

       Для упрощения изготовления прибора в качестве цифровой части возьмем плату типа Arduno (Ардуино) c блютузом на борту. Например, в качестве такой платы можно взять Iteaduino BT v1.1. Цена этого устройства около 1200 руб. (см., например, здесь). При этом особенность нашей системы в том, что цифровой сигнал будет передаваться на компьютер обязательно по каналу блютуз т.е. по радиоканалу. Таким образом, не будет никакой гальванической связи между компьютером и нашим прибором, а значит и телом пациента. Это обеспечивает отсутствие возможности попадания на тело пациента опасных напряжений, например, с корпуса компьютера, которые могут достигать до 110В (см., например, здесь). Поэтому ещё раз подчеркнём, в целях электробезопасности при подключении прибора к телу пациента сигнал на компьютер должен передаваться только по блютуз, эту возможность и предоставляет выбранная нами плата. Таким образом, тело пациента будет подключено к прибору, питаемому от 9В и никоем образом не связанным с источниками питания с опасным уровнем напряжения.

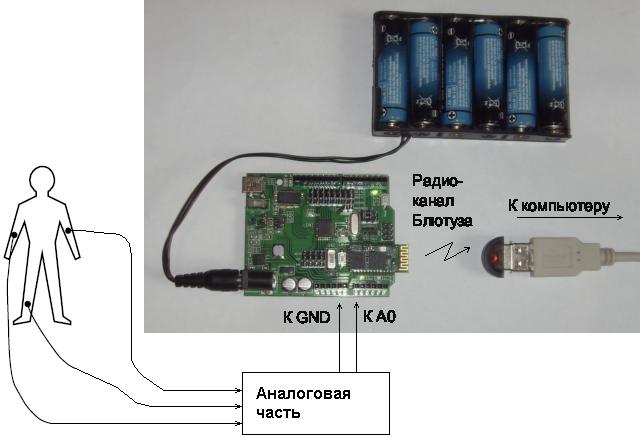

       В итоге разработка цифровой части сводится лишь к настройке канала блютуз нашей платы, "заливке" на плату соответствующей программы (скетча) – эта программа “объясняет” Arduino с какого разъёма плата будет читать сигнал (у нас с разъёма A0) чтобы оцифровать и в каком формате этот оцифрованный сигнал будет передаваться на компьютер. Ещё будет нужна компьютерная программа, которая читает и расшифровывает данные, поставляемые платой на компьютер – на один из его программных com-портов. В итоге в железе цифровая часть проекта у нас выглядит уже вот так:

Электрокардиограф на Arduino
                                                               рис.2

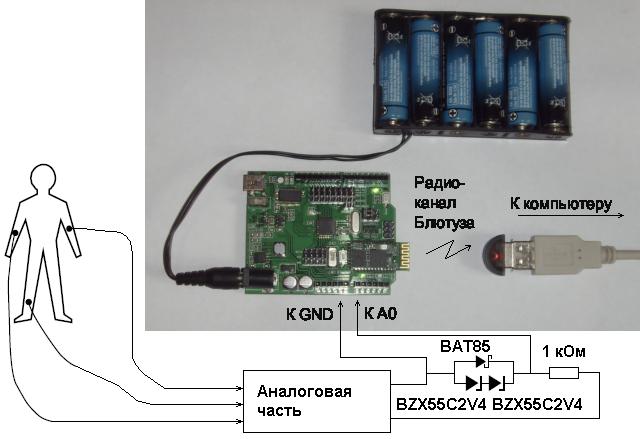

Также целесообразно подключать его аналоговую часть к Arduino через стабилитроны и диод Шоттки – вот так:

Кардиограф на Arduino
                                                               рис.3

Здесь диод Шоттки (BAT85) и стабилитроны (BZX55C2V4) – для защиты от неправильной полярности и превышения сигналом 5В на входе Arduino. Они нужны как минимум на этапе настройки схемы, когда можно перепутать плюс с минусом и т.д. и в итоге спалить достаточно недешёвую Arduino. Также эти диоды в данном проекте важны не только с этой точки зрения (см. ниже). Если кратко, то смысл этой защиты в следующем. Диод Шоттки (BAT85), если аналоговая часть схемы пытается подать между A0 и GND положительное напряжение, имеет сопротивление близкое к бесконечности, тогда на A0 и GND благополучно поступает это самое положительное напряжение (положительная разность потенциалов) от аналоговой части. Если же аналоговая часть попытается каким-то образом подать на A0 и GND отрицательное напряжение, то диод Шоттки превращается в закоротку – резистор с сопротивлением близким к нулю. В итоге весь ток течёт через диод Шоттки, а напряжение между A0 и GND стремится к нулю. Два последовательно включённых стабилитрона (BZX55C2V4) в данной схеме, если на них подано положительное напряжение, как и диод Шоттки имеют сопротивление близкое к бесконечности, но только если это напряжение в пределах 4.5В. Если же аналоговая часть схемы попытается каким-то образом подать на A0 и GND напряжение больше 4.5В, то эти два диода также превращаются в резисторы с малым сопротивлением – практически весь ток течёт через них и таким образом напряжение между точками A0 и GND не превышает 4.5В. Подробнее о защитных диодах также можно посмотреть здесь. Про настройку блютуза, "заливку" скетчей в Arduino и разных способах просмотра полученных данных на компьютере см. здесь. Таким образом, то, что заняло бы времени у начинающего радиолюбителя на изготовление и настройку цифровой части минимум от 1-2 месяцев у нас, благодаря использованию Arduino, занимает максимум 3-7 дней.

                                            Аналоговая часть схемы

       Теперь переходим к аналоговой части нашей схемы. Аналоговая часть строится
