Пример кардиографа в сборе на макетной плате

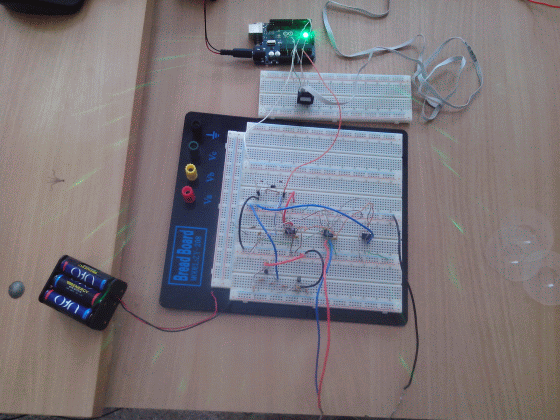

       Здесь фотографии варианта данной схемы собранной на основе платы беспаечного монтажа. Фотографии присланы Андреем.


                                                                  рис.1



                                                                  рис.2

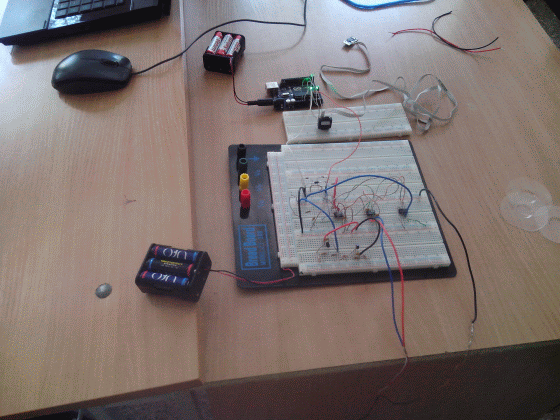

На рис.2 более удалённый план на котором видно и Arduino и модуль блютуз, а также отдельное питание Arduino и самого усилителя.



                                                                  рис.3

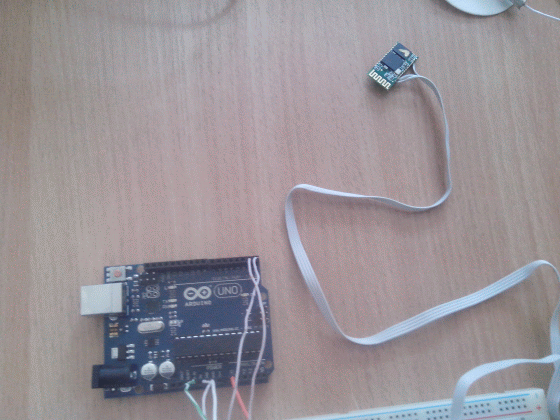

На рис.3 Arduino и модуль Bluetooth.



                                                                  рис.4

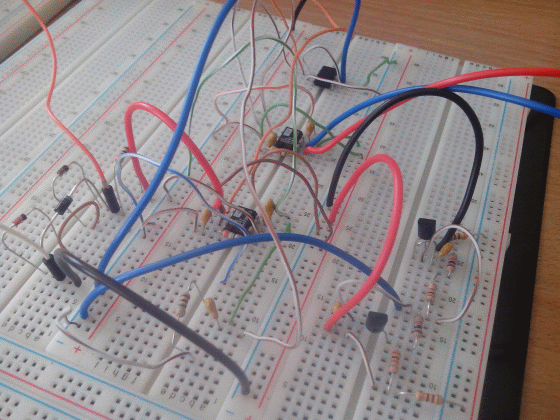

На рис.4 усилительная часть кардиографа.



                                                                  рис.5

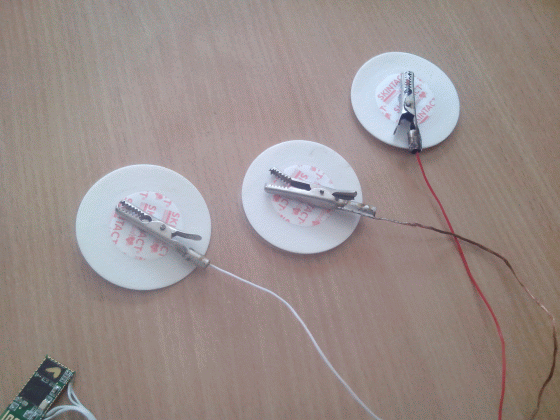

На рис.5 электроды кардиографа.

---
